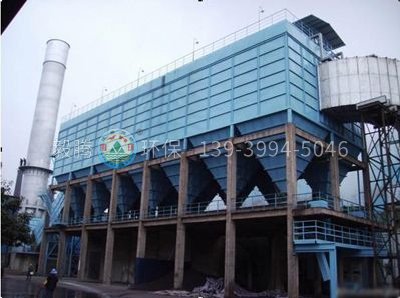

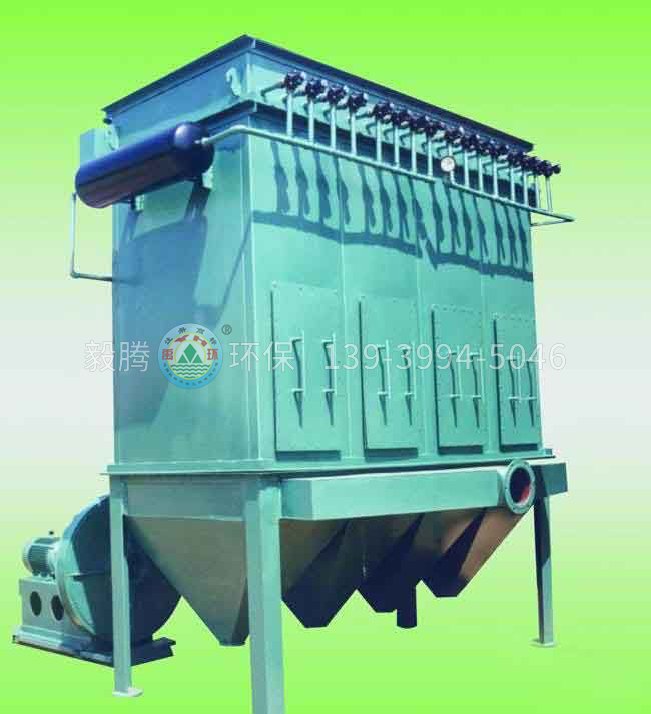

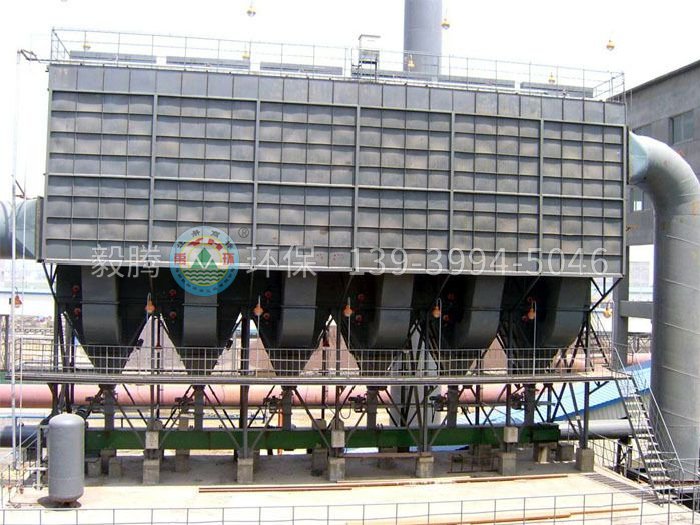

LDMD長袋低壓脈沖袋式除塵器
一、產品概述低壓脈沖長布袋除塵器是在總結各種袋式除塵器的基礎上發展起來的一種新型、高效袋式除塵器。低壓脈沖長布袋除塵器采用離線低壓脈沖噴吹清灰技術,防止了粉塵再附與失控問題,增強了濾袋的清灰效果,提高了過濾速度,節省清灰能耗和延長濾袋的壽命。低壓脈沖長布袋除塵器采用PLC可編程序控制器,自動控制清灰、輸灰的全過程。因此,該除塵器是一種處理風量大、清灰效果好、除塵效率高、運行可靠、維護方便、占地面積小的大型除塵設備。低壓脈沖長布袋除塵器主要由灰斗、過濾室、凈氣室、支架、提升閥、噴吹清灰裝置等部分組成。二、適用范圍本除塵器為大型設備，可廣泛適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。三、產品特點?本除塵器除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好，?該袋式除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，?由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓縮空氣耗量可大為降低。?同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。?檢修換袋可在不停系統風機、系統正常運行條件下分室進行。濾袋袋口采用彈性脹圈，密封性能好，牢固可靠。除塵骨架采用圓形結構，減少了袋與龍骨的摩擦，延長了袋的壽命，又便于卸袋。?采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。?箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，漏風率很低。?進、出口風道布置緊湊，氣流阻力小。?袋式除塵器設保溫裝置，防止溫度過低煙氣結露。四、工作原理2工作工況：工作時,含塵氣體通過風道從灰斗進入裝有濾袋的過濾室，大顆粒的粉塵首先直接落入灰斗底部,較小的粉塵隨氣流轉折向上進入過濾室,并被阻留在濾袋外表面,凈化了的干凈氣體透過濾袋，并經凈氣室、排風管、風機和煙囪排入大氣中去。含塵氣體粉塵被阻留在濾袋外面。2清灰工況：隨著過濾的不斷進行,濾袋外表面的粉塵不斷增加,設備阻力隨之上升；在達到設定的壓力值和清灰時間后，即逐排進行脈沖噴吹清灰；清灰開始時，電磁控制閥打開脈沖閥，噴吹管便與氣包相通，壓縮空氣(p=0.2~0.3Mpa，其***高工作壓力不大于0.4Mpa)經噴吹口噴向?yàn)V袋，在噴吹的瞬間(0.065~0.085s)壓縮空氣的高速氣流在其周?chē)斐韶?fù)壓，形成引射作用，又可從周?chē)爰s5~7倍于壓縮空氣的氣體，壓縮空氣和引射氣流一道射入濾袋內部，由于噴射時濾袋發生全面抖動和由里向外反吹氣流的作用，便可有效地清除附著堆積在濾袋外表的粉塵，使之落入灰斗中，如此完成全部濾袋的清灰過程。清灰完成后，恢復正常過濾狀態，同時進入周期間隔，如此循環反復進行，落入灰斗的粉塵由氣力等輸送裝置排出***灰?guī)?。五、設備操作運行除塵器應由熟悉設備性能、工作原理，掌握壓差控制系統基本原理的專人按照規程操作。待氣包壓力達到0.2~0.3Mpa時，啟動主風機，當工作一段時間后，除塵器壓差達到預定值時，則有信息反饋到控制系統，馬上啟動清灰系統，待灰斗內的灰達到上料位（或預定時間）時，啟動輸灰系統，逆向順序***啟動卸灰閥，卸灰***下料位（或預定時間）時關閉卸灰閥，依次關閉輸灰機構。停機時，待主風機停止后，除塵器運行一段時間再斷開控制系統電源，以確保除塵器濾袋上附灰能清除，減低停機冷卻后結露糊袋現象，保護濾袋延長濾袋壽命。鍋爐點火時不得開布袋除塵器，應開旁路，確保鍋爐運行穩定和煙氣進口溫度在設定運行溫度以下方可切換***除塵狀態。工控機上設定有溫控保護溫度，一旦達到此溫度則自動切換到旁路排煙。六、維護和保養u除塵器本體、框架、檢修平臺及梯子等金屬結構視具體情況1~3年進行一次防蝕處理。u濾袋室在每次全面更換濾袋時，要徹底清掃干凈。u定期檢查進、排風管內有無積灰，如有應即時清洗干凈。u各閥、輸灰系統等軸承部位應定期注油潤滑。u所有閥門的密封圈，檢查門上的填料要定期調整和更換。u當發現除塵器煙囪冒灰，表明濾袋已脫落或破損，應及時逐室檢查并進行處理，換下來的濾袋經清洗、修補、存放起來以便下次使用。u應定期檢查濾袋及其附屬件，如濾袋下垂程度較嚴重時及時調整。u定期檢查壓縮空氣管道上的主要構件有無漏氣、生銹以及管道內有無堵塞現象并及時處理。u定期檢查電磁閥處有無漏氣。u電磁閥鐵芯及彈簧要定期清灰，用酒精搽掉油污，以免鐵芯和彈簧被沉淀油污和贓物粘結而動作不靈活，彈簧銹壞后應及時更換。u對易損件要有備用件。u電控柜和儀表盤設專人管理和維修。七、注意事項ü除塵器應在設計參數范圍內運行，不允許超過指定溫度或超負荷下運行。ü除塵器禁止煙火，并根據周?chē)ㄖ锏木唧w情況考慮避雷措施。ü除塵器允許在不停機的情況下維修，如須維修應打開上蓋，待有害氣體散發，符合要求后方可開始維修，以確保安全。
